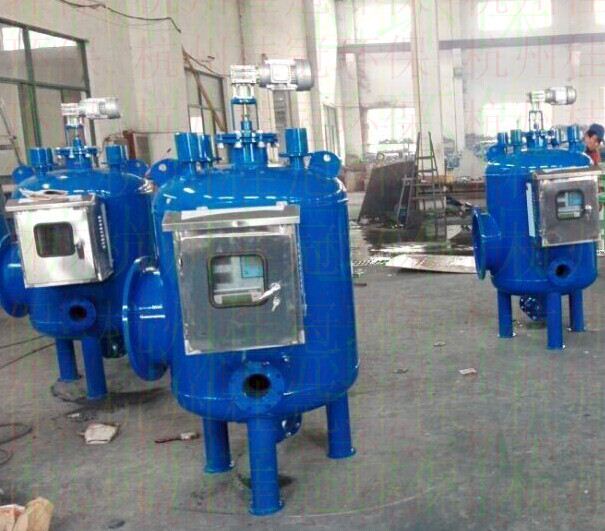

循環水電化學處理器 工作過程：被處理的水從進水口進入電解腔內，水中的鈣鎂離子、鐵離子等成垢離子被電解后形成銹垢吸附在電解腔的殼體內壁上，同時對水體進行電解殺菌消毒、殺生滅藻。被電解處理后的水流過檢修腔后，進入置于過濾腔內的濾筒內,雜質被攔截在濾筒的內表面，清潔后的水從出水口13流出。
除垢和清洗過程：當濾網內表面的污垢越來越多，進出水口間的壓差會越來越大，當壓差達到設定值（一般為0.05MPa）時，自動打開排污閥，啟動刮垢電機，帶動除垢進行旋轉運動，刮除電解腔內壁的水垢。同時帶動清潔刷進行旋轉運動。清潔刷將濾筒內表面的污垢雜質刷下來后，并通過排污閥自動排出。
循環水電化學處理器簡單點來說就是通過電解使水垢主動生成再用去除，有效軟化水質，降低成垢因子，同時殺菌滅藻，帶過濾，防腐蝕功能。
1 | 殼體 | 2 | 陽極 | 3 | 濾筒 |
4 | 吸污管 | 5 | 吸污管軸 | 6 | 軸 |
7 | 連接軸 | 8 | 減速電機 | 9 | 蓋板 |
10 | 除垢 | 11 | 檢修孔 | 12 | 進水口 |
13 | 出水口 | 14 | 排污口 | 15 | 排放孔 |
16 | 清潔刷 | 17 | 吸嘴（可選） | 18 | 軸連接器 |
19 | 電機支座 | 101 | 電解腔 | 102 | 檢修腔 |
103 | 過濾腔 | 104 | 排污腔 |
循環水電化學處理器應用范圍
中央空調：冷水機組、制冷機；冷卻機、冷卻循環水系統。
采暖系統；在供暖供熱的熱水循環系統；
民用、工業、餐飲、地?zé)崴到y(tǒng)等。
循環水電化學處理器選型參數表
型號 | 出水管徑 DN(mm) | L1(mm) | L2(mm) | H(mm) | 過濾面積 （cm2） | 功率 （W） |
HGEST-50 | 50 | 600 | 1500 | 650 | 1500 | 240 |
HGEST-80 | 80 | 600 | 1620 | 650 | 2500 | 300 |
HGEST-100 | 100 | 700 | 1720 | 650 | 3200 | 300 |
HGEST-150 | 150 | 800 | 1980 | 680 | 4000 | 460 |
HGEST-200 | 200 | 800 | 2050 | 680 | 4500 | 480 |
HGEST-250 | 250 | 800 | 2100 | 680 | 5000 | 500 |
HGEST-300 | 300 | 900 | 2300 | 720 | 6000 | 600 |
HGEST-350 | 350 | 900 | 2300 | 720 | 6000 | 750 |
HGEST-400 | 400 | 1100 | 2500 | 720 | 8000 | 750 |
n 最大工作壓力：1.6MPa或2.5MPa可選；
n 防垢除垢效率≥99%，殺菌率≥99%，滅藻率≥97%；
n 最大壓力損失：0.03~0.05 MPa；
n 工作溫度（被處理介質溫度）：-25℃～+90℃；
n 以上尺寸參數僅作參考，詳細尺寸以圖紙為準。
n 更大管徑尺寸可根據用戶需求進行定制設計。
